IL NOSTRO PROGETTO
IL NOSTRO PROGETTO DI RETE
Dal Gennaio 2018 la nostra azienda (CLASSE 5° ATI) è stata coinvolta nel progetto:
''THE SYTHOME NETWORK''.
Abbiamo realizzato nel modo più efficiente possibile e nei minimi dettagli una rete in modo da connettere diversi pc di vari uffici, (in particolare Marketing, Amministrazione, Uffici tecnici) collegare vari server: per lo storage, la sicurezza di tutta la rete, visualizzare il traffico della rete in tempo reale; gestire tutti i vari dati, gli account dei vari utenti e dei rispettivi dipendenti per una possibile azienda simulata.
Grazie alle nostre conoscenze tecniche nel campo delle telecomunicazioni e dell'informatica, creare questa network è stato un piacere sia per ampliare le nostre conoscenze in questi campi e per mettere in atto tutte le nozioni acquisite in questi anni scolastici.

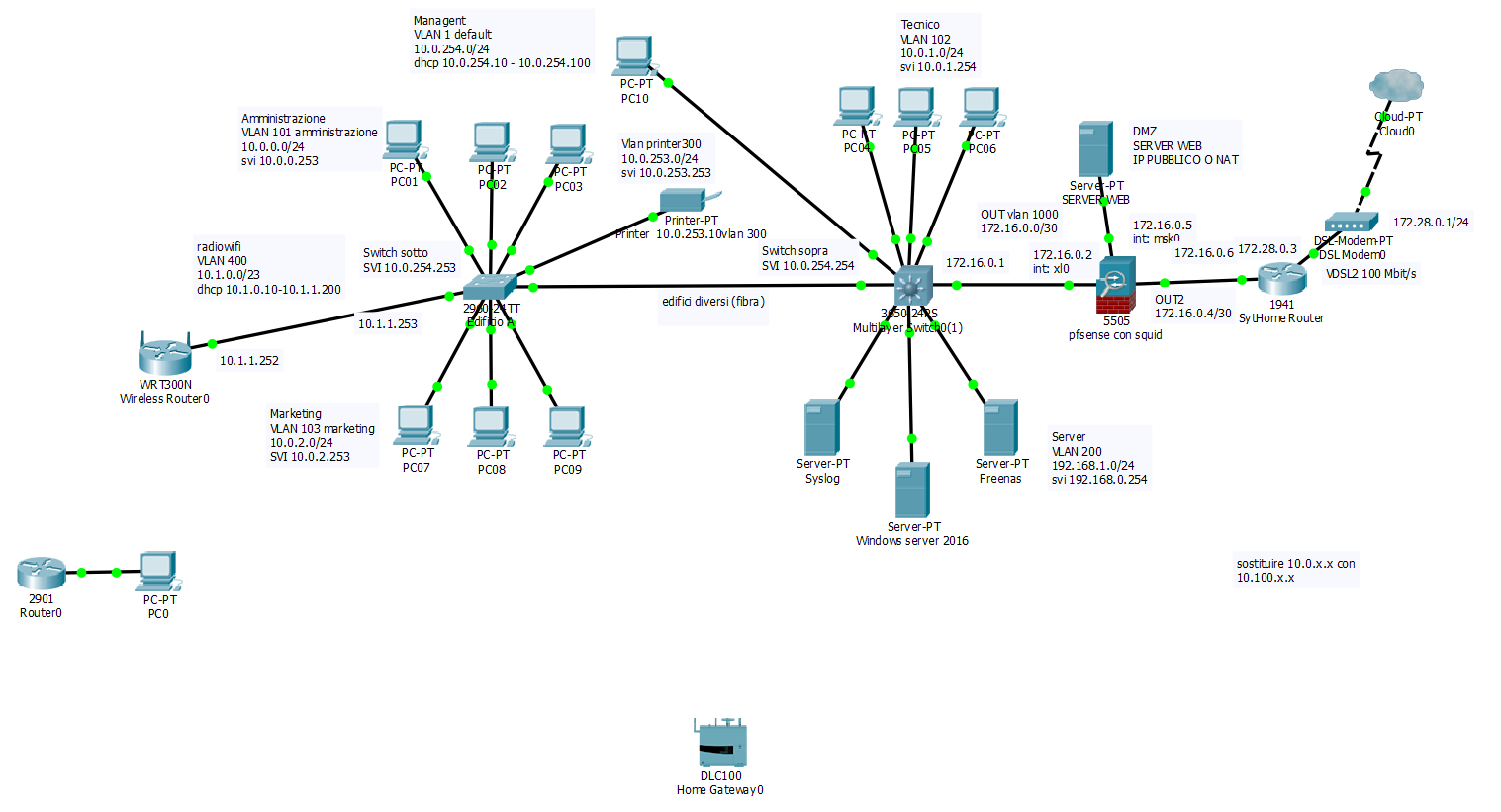

SCHEMA DEL PROGETTO DI RETE:
SUDDIVISIONE DELLA RETE:
COMPUTER:
- 3 pc per l'amministazione,
- 3 pc per il marketing,
- 3 pc per i tecnici,
- 1 pc per il management,
Questi pc sono suddivisi in 4 sottoreti aventi ognuna la proria VLAN.
MODEM DSL:
- 1 MODEM DLS
Il DSL Modem è situato in sala server. Questo collega il nostro router per far si che la rete possa collegasi a Internet.
STAMPANTE:
- 1 STAMPANTE
PFSENSE (FIREWALL, PROXY):
Il router è collegato al PfSense con Squid che fa da Firewall.
Il PfSense è posto in una DMZ per collegarsi al server Web.

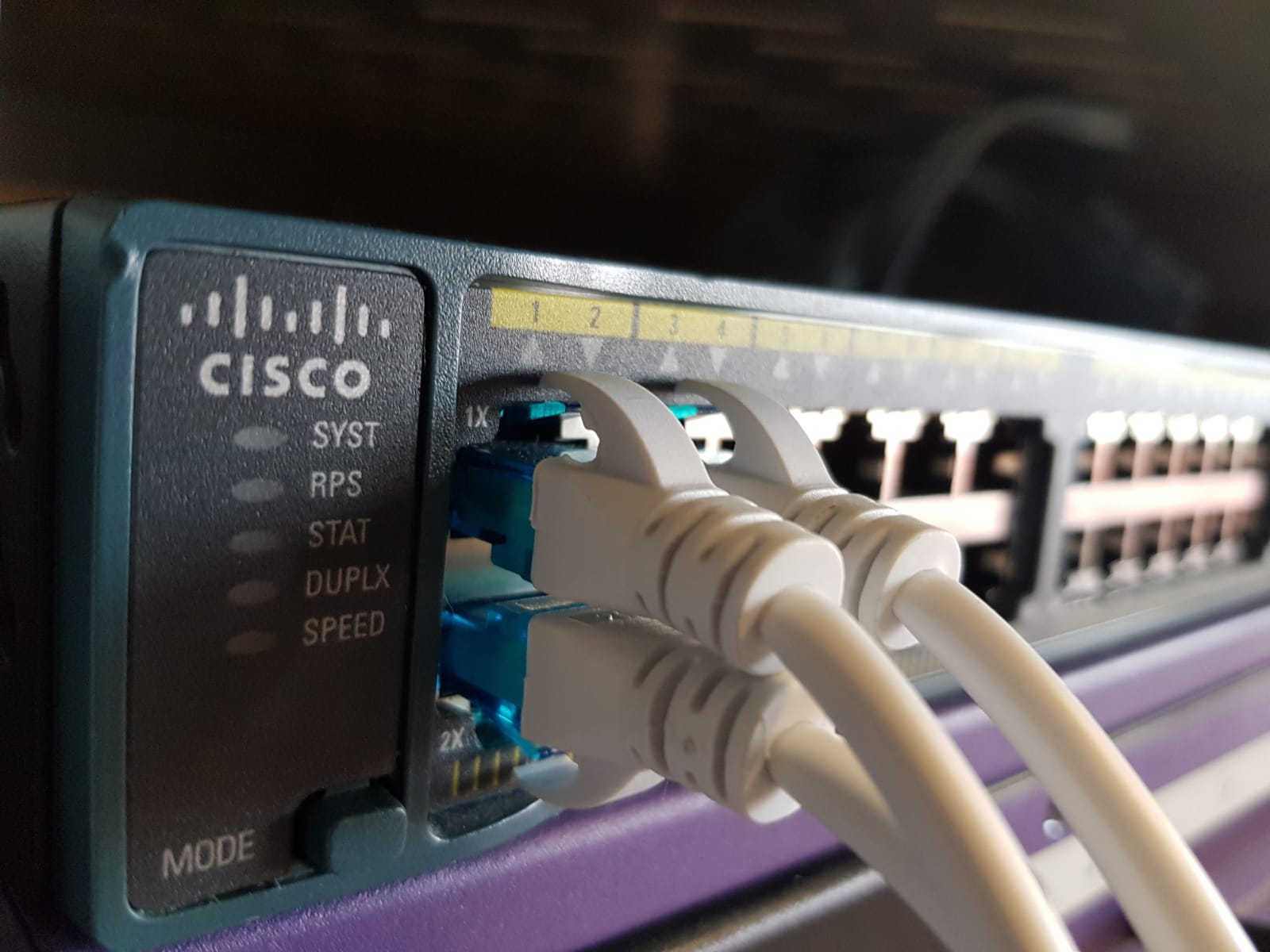

SWITCH MULTILAYER :
- 1 SWITCH LAYER 2
- 1 SWITCH LAYER 3
Questi switch Permettono di operare su più linee di collegamento.
Per entrare nella rete e collegarsi allo Switch Multilayer 3 abbiamo usato un cavo Ethernet.
A questo switch multialyer che ha 25 porte sono collegate 8 VLAN :
- 3 VLAN con 3 PC ciascuno:
- Per il Marketing;
- Per l'ufficio tecnico;
- Per l'amministrazione.
- 1 VLAN con un PC per il Management
- 1 VLAN per i 3 server (Syslog, FreeNas, Windows Server)
- 1 VLAN per la stampante
- 1 VLAN per la Wi-Fi
- 1 VLAN OUT per il collegamento con pfsense
CONNESSIONE AD INTERNET:
Ci permette di connetterci alla rete Internet.
ROUTER:
- 1 ROUTER
SERVER:
- 1 server Syslog
- 1 server active directory (Windows server 2016)
- 1 server Freenas
- 1 server Web
